自力式壓力、壓差組合閥

自力式壓力、壓差組合閥

  • 閥門型號:自力式壓力、壓差組合閥
  • 通徑規格:DN15~DN150mm
  • 結構形式:直通鑄造閥
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40
  • 適用溫度:≤150℃
  • 應用范圍:非腐蝕性的液體,氣體和蒸汽
  • 產品特點:通過組合件,可以進行多項組合控制
自力式壓力、壓差組合閥概述:

自力式壓力、壓差組合閥,無需外加能源,能在無電無氣的場所工作,既方便又節約了能源,主要由壓力閥、壓差閥、兩個執行器和兩個設定壓力的彈簧組成,適用于非腐蝕性的液體,氣體和蒸汽,在系統管道中的壓力或壓差控制。壓力分段范圍細且互相交叉,調節精度高,按優先動作的原理工作,不能同時控制兩個參數。

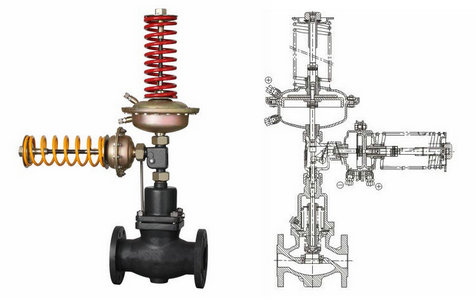

自力式壓力、壓差組合閥結構圖
自力式壓力、壓差組合閥特點:

自力式壓力、壓差組合閥通過組合件,可以進行多項組合控制,無需外部控制儀表,系統簡單成本低,壓力設定值在運行期間可連續設定,采用壓力平衡機構,使調節閥反應靈敏、控制精確。

自力式壓力、壓差組合閥參數:


閥體
公稱通徑 Dn15、20、25、32、40、50、65、80、100、125、150mm
公稱壓力 PN1.6、4.0MPa
法蘭標準 ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti)
閥芯材料 硬密封:不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi)
軟密封:不銹鋼鑲嵌橡膠圈
壓力平衡 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式壓力、壓差組合閥工作溫度:

允許工作溫度
公稱通徑   15-125mm 150-250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷卻罐≤200℃ 冷卻罐和加長≤200℃
冷卻罐和散熱≤350℃※ 冷卻罐和加長≤350℃※
軟密封 ≤150℃

相關產品 : 自力式壓差調節閥      自力式壓力調節閥

?
