調節閥的種類及分類

時間:2017-04-17 14:51:57   來源:多儀閥門   點擊:0
調節閥又稱控制閥,是工業自動化過程控制領域中,用動力操作去改變調節管道介質流量、壓力、溫度、液位等工藝參數的裝置。主要由操作執行機構與調節閥閥體組成,接受相關信號,改變閥門的開度大小,從而達到對管道介質工藝參數的連續調節!但調節閥的產品類型很多,及控制形式的多變,而且還在不斷地更新和變化,用戶應認真熟知此分類方法!

一般來說,調節閥的閥體是通用的,可以與電動執行機構或其它執行機構匹配使用,按所配控制執行裝置可分為三大種類:電動調節閥、氣動調節閥、自力式調節閥

1,電動調節閥

電動調節閥是一種應用非常廣泛的控制閥門,主要由電動執行機構和調節閥門組成,以電力為動力,通過接收控制器的信號,驅動改變閥門開關的大小,調節流體通路的面積,從而達到改變流體的流量、壓力、溫度等工況參數。

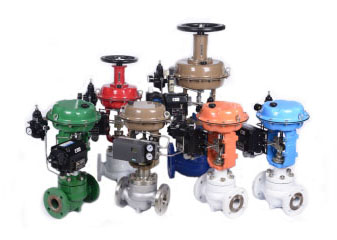

電動調節閥種類
2,氣動調節閥

氣動調節閥是以壓縮空氣為動力,由控制器的信號調節流體通路的面積,以改變流體流量的閥門,氣動調節閥一般都采用氣動薄膜執行機構,因此也稱為氣動薄膜調節閥,相較電動調節閥無需再采取防爆措施等優點,應用范圍十分廣泛。

3,自力式調節閥

自力式調節閥也稱為直接作用式調節閥,是不需要任何外加能源,直接利用被調介質的能量來操縱調節機構,實現自動控制,實現溫度、壓力、流量等參數的調節。
自力式調節閥種類
國內最常用的分類方法還有以下幾種:

按調節形式、流量特性、用途和作用、閥芯形狀、特殊用途(即特殊、專用閥)、上閥蓋形式等方式進行分類,其它溫度計壓力分類已省略!


一,按調節形式可分為:調節型、切斷型、調節切斷型;

二,按流量特性可分為:線性、對數型(百分比)、拋物線、快開;

三,按用途和作用分類:

1、兩位閥:主要用于關閉或接通介質;

2、調節閥:主要用于調節系統,選閥時,需要確定調節閥的流量特性;

3、分流閥:用于分配或混合介質;

4、切斷閥:通常指泄漏率小于十萬分之一的閥。

四,按上閥蓋形式分類:(a)普通型;(b)散(吸)熱型;(c)長頸型;(d)波紋管密封型。

五,按閥芯形狀分類:(a)平板形閥芯;(b)柱塞形閥芯;(c)窗口形閥芯;(d)套筒形閥芯;(e)多級形閥芯;(f)偏旋形閥芯;(g)蝶形閥芯;(h)球形閥芯


?
