電動焊接截止閥

電動焊接截止閥

  • 閥門型號:J961H,J961W,J961Y
  • 通徑規格:DN10~DN100
  • 結構形式:直通
  • 閥體材質:鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼
  • 公稱壓力:PN160、PN250、PN320
  • 適用溫度:-29℃-550℃
  • 應用范圍:水、石油、蒸汽、強氧化性介質等
  • 產品特點:耐磨、耐高溫高壓,抗擦傷性能好、使用壽命長
電動焊接截止閥簡介:

電動焊接截止閥J961H/Y(電站截止閥)與管路連接采用焊接式結構,適用于水、蒸油品管路上,具有耐高溫、耐高壓的特點,主要由焊接截止閥與電動執行機構組成,通過接受380VAC的電壓即可實現遠程開關操作。電動焊接截止閥適用于公稱壓力PN20~32MPa及P54/100V-P57/170V,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中,做開關切斷或接通管路介質使用。具有密封面不易磨損、擦傷、密封性能好、壽命長,結構緊湊、啟閉性好、高度小、維修方便。

電動焊接截止閥性能優點:

1、閥門中腔采用壓力自緊式密封結構,密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長。
3、高壓焊接式電站截止閥閥桿經調質和表面氮化處理,有良好的搞腐蝕性和抗擦傷性。
4、J961H/Y電動截止閥閥蓋填料函深度合理,填料加緩蝕劑,密封可靠。
電動焊接截止閥設計標準:

設計與制造:JB/T3595  DL/T531
結構長度:JB2766  GB/T15188.1
壓力-溫度:JB/T3595
試驗-檢驗:JB/T9092

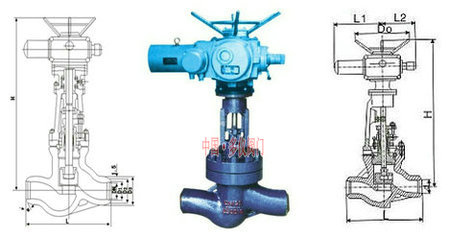

電動焊接截止閥結構圖
電動焊接截止閥結構圖
電動焊接截止閥結構原理:

對焊式電動截止閥一旦處于開啟狀態,它的閥座和閥瓣密封面之間就不再有接觸,因而它的密封面機械磨損較小,由于大部分截止閥的閥座和閥瓣比較容易修理,或更換密封元件時無需把整個閥門從管線上拆下來,所以這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化,因此電站截止閥的流動阻力較高于其它閥門。

電動焊接截止閥技術參數:

公稱通徑 DN10~DN100
公稱壓力 16.0 25.0 32.0 (Mpa)
連接方式 對焊式、承插焊
控制方式 電動控制
閥體材質 鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼
填料 增強柔性石墨
溫度范圍 -29℃-550℃
適用介質 水、石油、蒸汽、強氧化性介質等
